宿州破碎剂生产厂商，宿州定向爆破膨胀剂运营中心

、东科牌静态破碎剂的历史

  1968年日本大成建设技术研究所的田中秀男，以《混凝土结构物的破碎工法》为题申请***，其成果的主要内容是：将 CaO 或 MgO 与水拌合后充填到pao孔中，利用浆体水化反应导致体积膨胀产生压力，使建筑物破坏。这是最早出现的静态破碎剂。以后日本的小野、住友等株式会社也作了大量的试验研究并获得成功。目前，日本市场上公开出售的静态破碎剂量最少有五种，其适用的温度在－5℃到35℃之间。

  国内80年代初以来，也先后研制成功。但由于市场、原材料、技术、体制等原因，静态破碎剂这种产品没有得到进一步的开发。近两年来，随着zhayao使用的限制及环保的要求，静态破碎剂越来越受到人们的青睐。

5、东科牌静态破碎剂膨胀压力与温度的关系

  破碎剂水化反应的速度与温度有密切的关系。以前我厂没有实行“订单式”生产以前，春秋型静态破碎剂适用温度在 10 ℃ ---25 ℃之间，即使在这一范围内，若分别在温度 13 ℃和 20 ℃使用时，在同一时间产生的膨胀压力也相差一倍。以致一天之中的旱、中、晚灌浆对破碎效果都有很大影响。

   我厂为方便施工和提高破碎效果，实行“订单式”生产，即根据各地不同的施工环境温度和被破碎材质硬度，生产出适合各地客户的产品。

A.生产、销售“东科”牌静态破碎剂（含免费参数设计、施工方案、技术咨询）

B.承接岩石、混凝土的静力拆除工程 （专业　免爆 、快速）

1、岩石破裂(免爆)，地基、沟壕、基坑；隧道、涵洞、巷道的开挖扩大；山体免爆清运。

2、混凝土拆除，基础、墩、台、梁、柱、桩头、剪力墙、电梯井、地下室、闸门、跑道、高速公路护栏、路面的拆除；大型破拆机具无法进入场地的局部***破拆。静态破碎剂不属于爆破器材，无需专业工种，只用按照说明书及《施工参考》，正确布孔，小心装填即可施工。若客户①对声音、场地、工期等条件要求高；②岩土局部***拆除、快速拆除；③室内及狭窄空间拆除、大型拆除设备无法施工的特殊障碍物。

我厂有专业施工队，提供岩石混凝土的静力拆除工程服务。

我厂施工队拥有多种进口特种专业破拆机具,及八年静力破拆施工经验，采用综合破拆技术，可在钻孔后两分钟免爆破裂岩石、混凝土。比单独使用破碎剂大大缩短工期。适于风景区，水库，地产开发,室内及狭窄空间，及其它不方便使用zha药情况下的拆除。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

工期短　价格优，真正帮您解难题

曾在福建、湖北、河北、浙江、河南、安徽，多个隧洞，地产、风景区、海堤项目施工中得到业主及甲方的好评

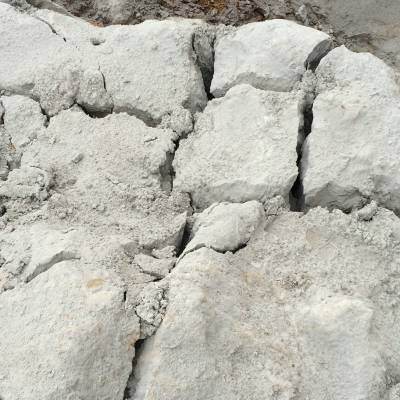

特别说明：静态破碎剂是不方便使用zha药情况下，破碎岩石、混凝土的新方法，它是控制爆破的发展和补充。膨胀的作用原理决定它只能：利用、创造临空面－－密集钻孔－－分批破碎－－分批清运，象剥竹笋一样从外到内一层层破裂（切割类大体积块体除外）。这一点请用户正确理解。

宿州破碎剂生产厂商，宿州定向爆破膨胀剂运营中心

2 膨胀压力测试
　　 东科牌静态破碎剂的膨胀压力测试值受到诸多因素的影响。为了认识这些因素对东科牌静态破碎剂膨胀压力的影响，我们不断采取不同水灰比、不同孔径及不同药量等条件对所开发的东科牌静态破碎剂进行多次测试和研究。为了了解不同东科牌产品的性能，我们分别对市售东科牌产品 1 、市售东科牌产品 2 及自行研制开发的东科牌静态破碎剂进行膨胀压力测试。为了了解不同装药量对东科牌静态破碎剂膨胀压力的影响，分别对不同的东科牌静态破碎剂进行膨胀压力测试。
2.1 水灰比对东科牌静态破碎剂膨胀压力的影响
　　 测试试样为所开发的东科牌静态破碎剂，装药量为 200 g ，水灰比分别为 0.3 、 0.34 和 0.38 ，可以得出，水灰比对东科牌静态破碎剂的膨胀压力有一定的影响，随着水灰比的增大，东科牌静态破碎剂的膨胀压力随着减小，水灰比越小，东科牌静态破碎剂的膨胀压力越大。但是，东科牌静态破碎剂的水灰比不能太小，水灰比太小，虽然可以增加东科牌静态破碎剂的膨胀压力，却影响东科牌静态破碎剂的施工性能。所以，必须控制好东科牌静态破碎剂的水灰比。所开发的东科牌静态破碎剂的施工水灰比为 0.3 。这时，它的施工性能比较好，膨胀压力也比较大。

2.2 装药量对东科牌静态破碎剂膨胀压力的影响
　　 测试样品试样 1 、试样 2 、试样 3 、试样 4 及试样 5 为所开发的东科牌静态破碎剂，药量分别为 150 g 、 180 g 、200 g 、 230 g 和 260 g ，膨胀压力—时间关系。
　　 从实验得出，在一定的水灰比和一定的温度条件下，随着药量的增大，东科牌静态破碎剂的膨胀压力也不断增大。东科牌静态破碎剂所能达到的膨胀压力几乎与其药量成正比。
　　 膨胀压力越大，其曲线起伏越大；膨胀压力越小，其曲线起伏越平缓。
2.3 不同东科牌静态破碎剂的膨胀压力对比
　　测试样品 6 为新研制开发的东科牌静态破碎剂，样品 7 、 8 为两种市售的普通东科牌静态破碎剂，药量都为 200 g。　　
从实验得出，在相同条件下，新研制的东科牌静态破碎剂的膨胀压力是市售普通静态破碎剂压力的 2-3 倍，高达近 120 MPa 。另外，所开发的东科牌静态破碎剂的反应速度也比普通静态破碎剂快，只需 7 h 就能达到较高膨胀压力，而普通东科牌静态破碎剂则需要 30 h 以上。
2.4 耐候性能测试
　　 为了了解所研制的新型东科牌静态破碎剂的耐候性能及环境温度对东科牌静态破碎剂膨胀压力的影响，分别在春季、夏季和冬季对同种东科牌静态破碎剂进行了膨胀压力测试，得出东科牌静态破碎剂的耐候性较好，其膨胀压力随气温变化不大。

产品详细介绍：

破碎剂(也称破碎剂、破碎剂、岩石膨胀材料)是一种粉状的gao效安全的破碎材料，使用中无声、无震、无飞石、无du、无粉尘、无冲击波，是zha药破碎的理想替代产品，产品标准归类于《水泥制品》中，代号为：JC506-92，属安全级普通材料产品，可以和普通货物一样购买、运输和使用

 二。操作步骤：

1．钻孔
钻孔直径与破碎效果有直接关系，钻孔40mm以下，利于破碎材料充分发挥效力；钻孔太大，易冲孔。建议使用直径为28-40mm的钻头（冬天除外），但需以具体情况为准则。需要注意的是，钻孔内余水和余渣应用高压风qiang吹洗干净，孔口旁应保持干净，无土石渣。
  2．破碎材料搅拌
在使用前，将粉末状破碎材料与水混合在一起充分搅拌。水与破碎材料的重量之比一般为1比3。例如，10kg的破碎材料兑3kg的水。如果反应效果不理想，通常都与气候温度有关。如果气候温度低于0℃，建议在混合前对水进行加热至40℃左右。

 三。 特别注意：***，操作时应将破碎材料慢慢倒入已经配兑好的水中，而不是将水慢慢倒入破碎材料中。***，在倒入时应不停地搅拌，直至破碎材料与水的混合物变成流质糊状。第三，倒入和搅拌的速度要快，从破碎材料加入水中至灌入钻孔结束的时间应控制在10分钟以内，否则易冲孔。

宿州破碎剂生产厂商，宿州定向爆破膨胀剂运营中心
